可视化测温都可以玩出极客范?海康微影P10便携手机热像仪体验

2021年8月6日 cpcwzyc

近年来,红外热像仪在民用领域得到了一定的普及和应用,不过市面上的手持式热像仪价格比较贵,体积上又不方便携带。当然,小编在测评产品时也需要了解产品的发热情况,当碰到需要了解产品整体热量分布的时候,如果使用只能测量点温度的传统温枪就显得有些落伍了。本期,我们就给大家分享一款性价比相当不错的海康微影的P10便携手机热像仪,一起来体验一下看看是否好用吧。





规格参数

探测器分辨率:160×120

响应波段:8~14μm

图像帧频:25Hz

精度:±2℃或±2%

测温范围:-20℃~350℃

电源接口:Type-C

尺寸重量:54.1mm×15mm×27.5mm、26g

参考价格:1699元



外形袖珍小巧,科技感十足

在大家的印象中,热像仪都应该是那种侧边带有一块屏幕的“手枪”式造型,体积也比普通温枪更大。小编第一次看到海康微影P10包装的时候还以为这是个行车记录仪,直到看见右上角的“手机测温热像仪”。海康微影P10的包装非简洁,打开就能看到黑色海绵托上的便携包与手机测温热像仪产品主体。





海康微影P10便携手机热像仪的尺寸仅54.1mm×15mm×27.5mm,实测重量为25.5g,可以说是非常轻巧了。热像仪全金属外壳采用了深灰色的涂装,经过阳极氧化处理的表面磨砂效果非常不错,机身转角处也有倒角和圆滑过渡处理,出拿在手里是冰冰凉凉的金属质感。正面带有黑色的“HIKMICRO”品牌Logo,旁边的热成像传感器镜头外沿还有一圈金属的CD纹装饰,科技感十足。

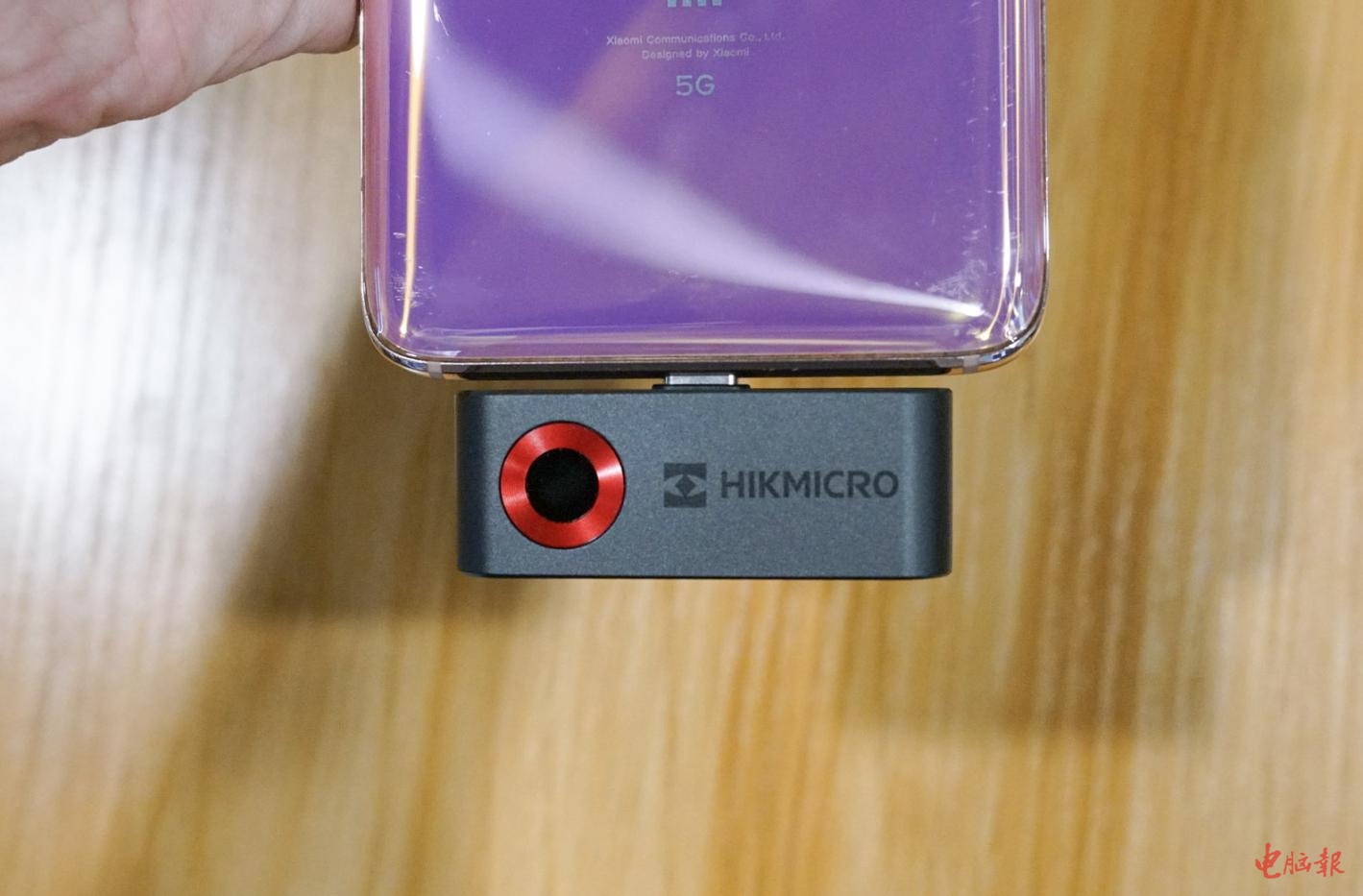

这是一款需要连接手机使用的便携式热像仪,所以它的外形也相应的设计成了长条状,接口标准为USB Type-C,可以支持目前绝大多数的安卓手机。不过需要注意的是,虽然iPad Pro也是采用的Type-C接口,但由于没有软件适配,因此并不能兼容iOS系统。





随机附送的收纳包做工比较精致,还有便于携带的挂钩设计,里面除了能放置测温仪之外,还可以收纳数据线之类的小物件随身携带。体积方面,或许大家对海康微影P10的体积没有很直观的了解,但是如果看了下面这张对比图之后,也许会感叹原来热像仪也可以做得这么小。





APP功能丰富,使用简单易上手

热像仪的安装过程倒是很简单,只需要将有传感器的那一侧面向手机,然后在确认手机开启OTG功能后,插入USB接口即可,机身上没有任何按钮、开关,所有操作都必须在手机上进行,这就要用到微影热视这款APP了。





在下载微影热视APP进行测试体验时,我们发现这款APP其实在易用性方面做得还是不错的,功能方面比较丰富,用户可以根据不同的需求调整测量的区域和显示项目。第一栏测量工具里面,从左到右分别是中心测温、全局最高/低温显示、点测温以及区域测温。



中心测温很好理解,直接针对画面中央的点进行测温,同时十字形图标也方便用户对准物体。全局最高/低温显示可以识别自动出当前画面中温度最高和最低的位置,具体温度显示在左上角。点测温可以手动放置测量点,最多支持三个标记同时测量。而区域测温的用法和点测温差不多,只不过从精确点测量变成了矩形区域内的温度测量,矩形区域的大小和形状都可以自行调整,并且区域内会测量最高、最低以及平均温度,最大测量区域和点测温一样为3个,配合点测温就能比较详细地显示当前被测物体的热量分布情况。

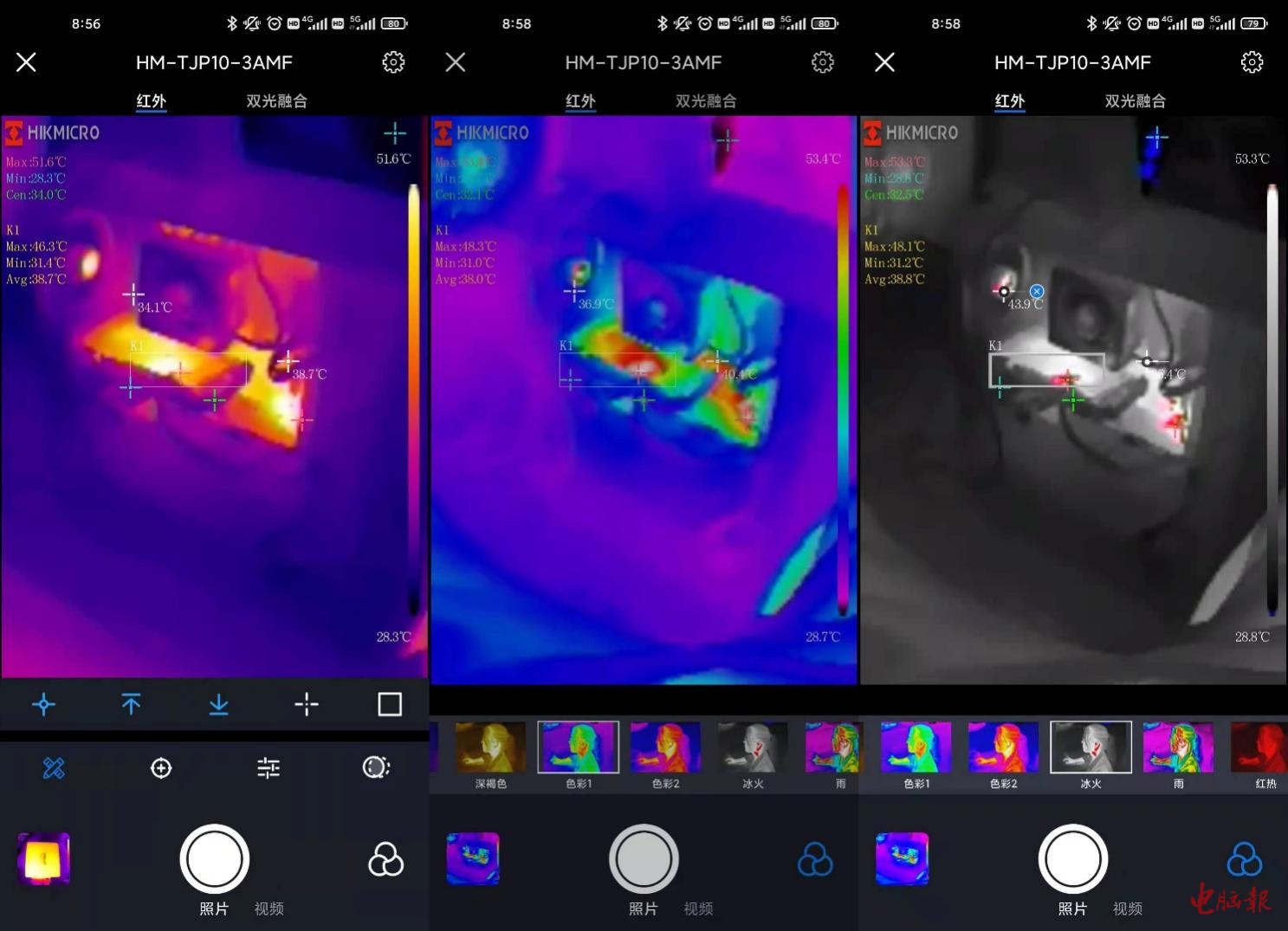

海康微影P10便携手机热像仪提供了多达15种不同搭配的伪彩色,在几乎各种场景下都能找到合适的伪彩色显示,可玩性挺高的。小编平时使用频率较高的是默认的“融合1”、“色彩1”、“冰火”三种,其中“冰火”能十分醒目地展示出被测物体的发热点,在观察机箱内的部件发热情况时很有用。另外,即使不连接设备,也可以对之前所拍摄的测温图像、视频进行预览回放,或者批量选择图片分享给其他人,非常方便。

 多种伪彩色适应不同场景

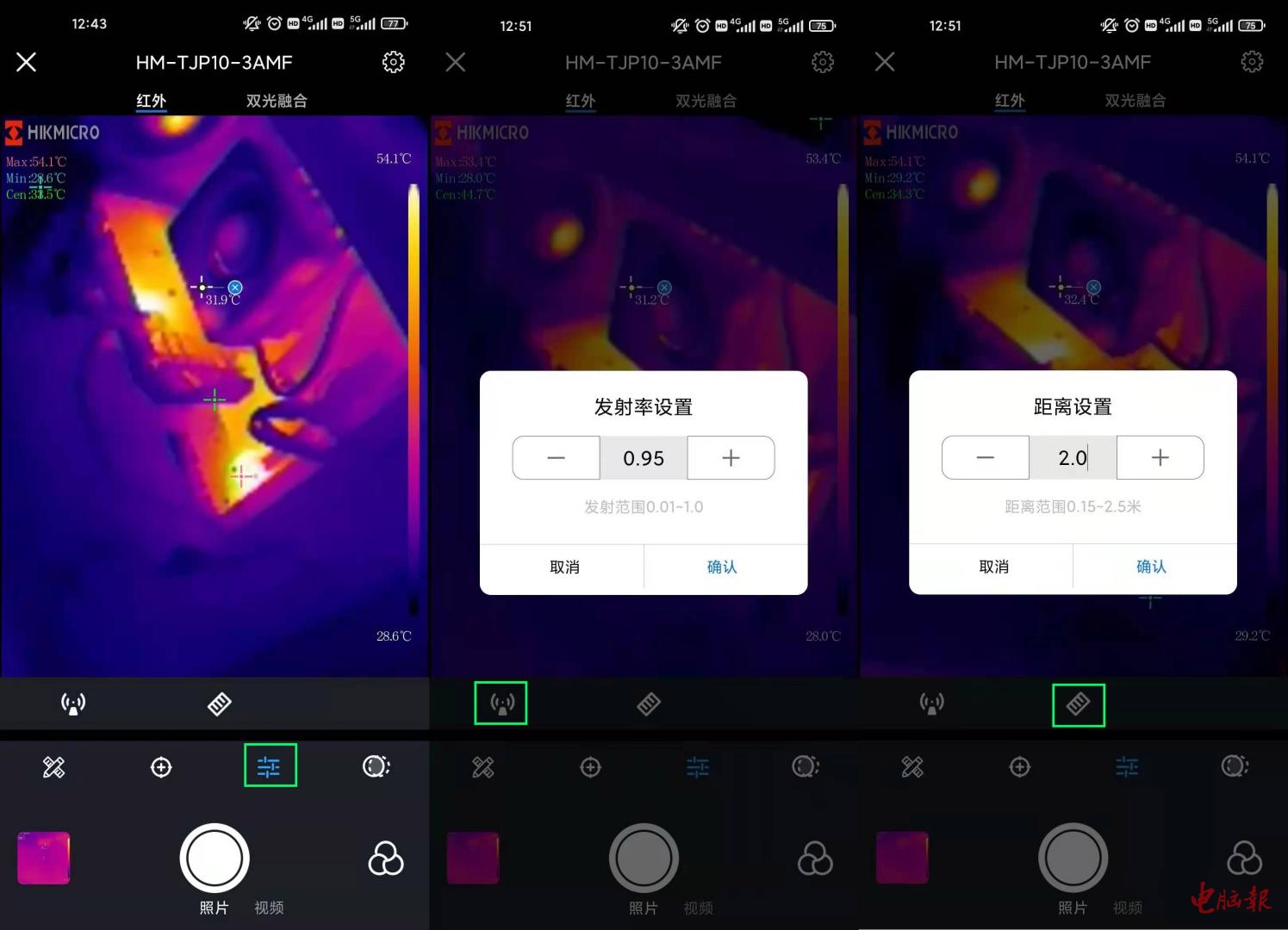

 通过调整发射率和探测距离可以提高测量的精确度



工业级测温范围,功能丰富玩法多

我们都知道,任何物体都在向外辐射电磁波,温度越高,辐射的电磁波波长越短。而红外热像仪就是通过探测8~14 μm的红外线电磁波,利用物体自身的辐射来进行成像。由于辐射的强弱与温度正相关,因此,这种成像设备能够用来测试物体表面的温度分布。海康微影P10热像仪采用了非制冷氧化钒红外焦平面探测器,探测器的分辨率为160×120。我们手上拿到的P10是工业款,可测量的温度范围在-20~350℃,精度±2℃或±2%,得益于海康微影实现了批量切割的晶圆级封装,大大降低了成本,否则这个配置的价格就不会那么平民化了。

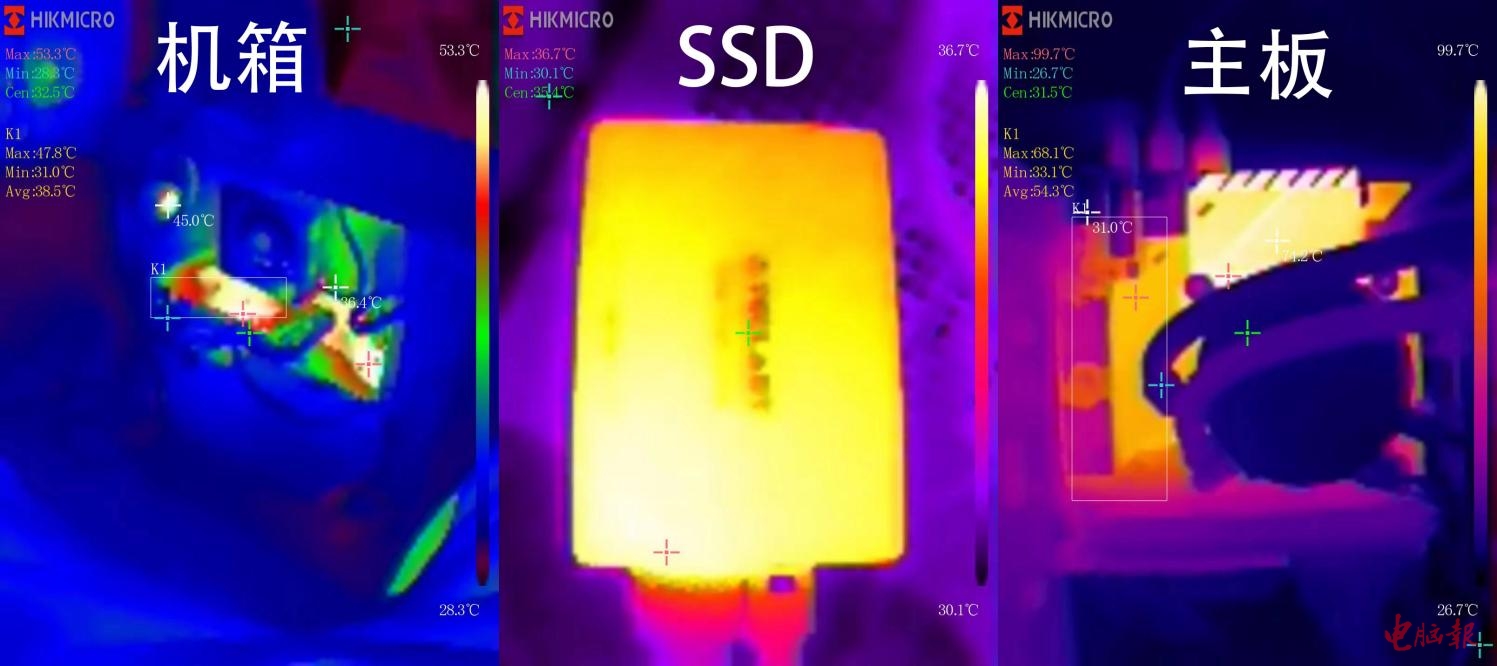

如果你是超频玩家,在玩超频的时候,温度往往是频率提升最大的绊脚石,使用海康微影P10红外热像仪可以快速分析出高热疑点,对主板的部分区域进行重点降温有时候会让超频效率事半功倍。夏天温度高,网络设备和NAS还有供电集中摆放就容易出现过热不稳定的情况,通过热像仪就能快速找到积热的地方,优化设备散热。

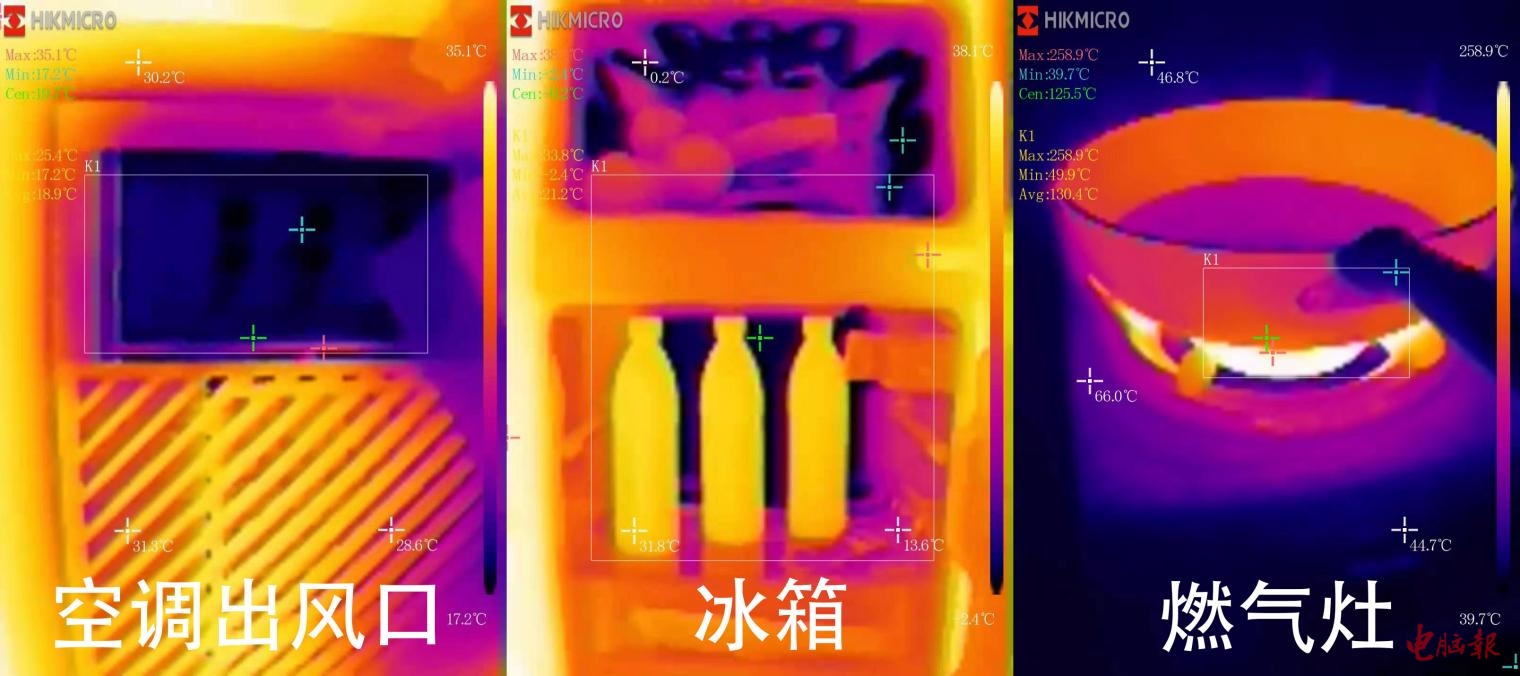

工业款的海康微影P10拥有比民用版本大得多的可测量温度范围,除了对常规物体进行测温,也可应用在如炼钢、高炉、冶金等工业测温场景。小编家里当然是没有高炉的,只好用它测量了一下空调出风口、冰箱和天然气灶,居然发现家里冰箱的冷藏室还不到﹣3℃,看来小编是得攒钱换一个了。

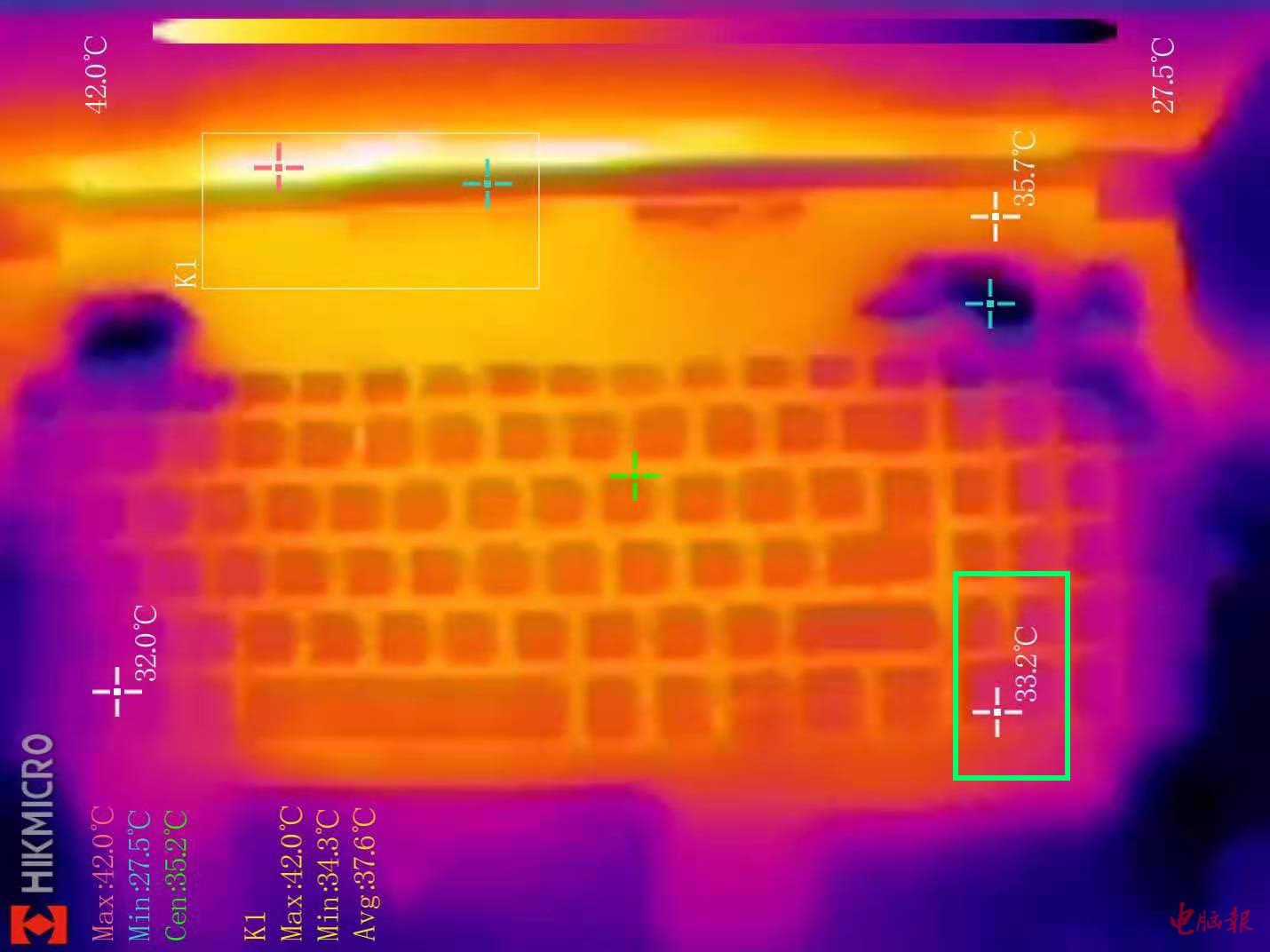

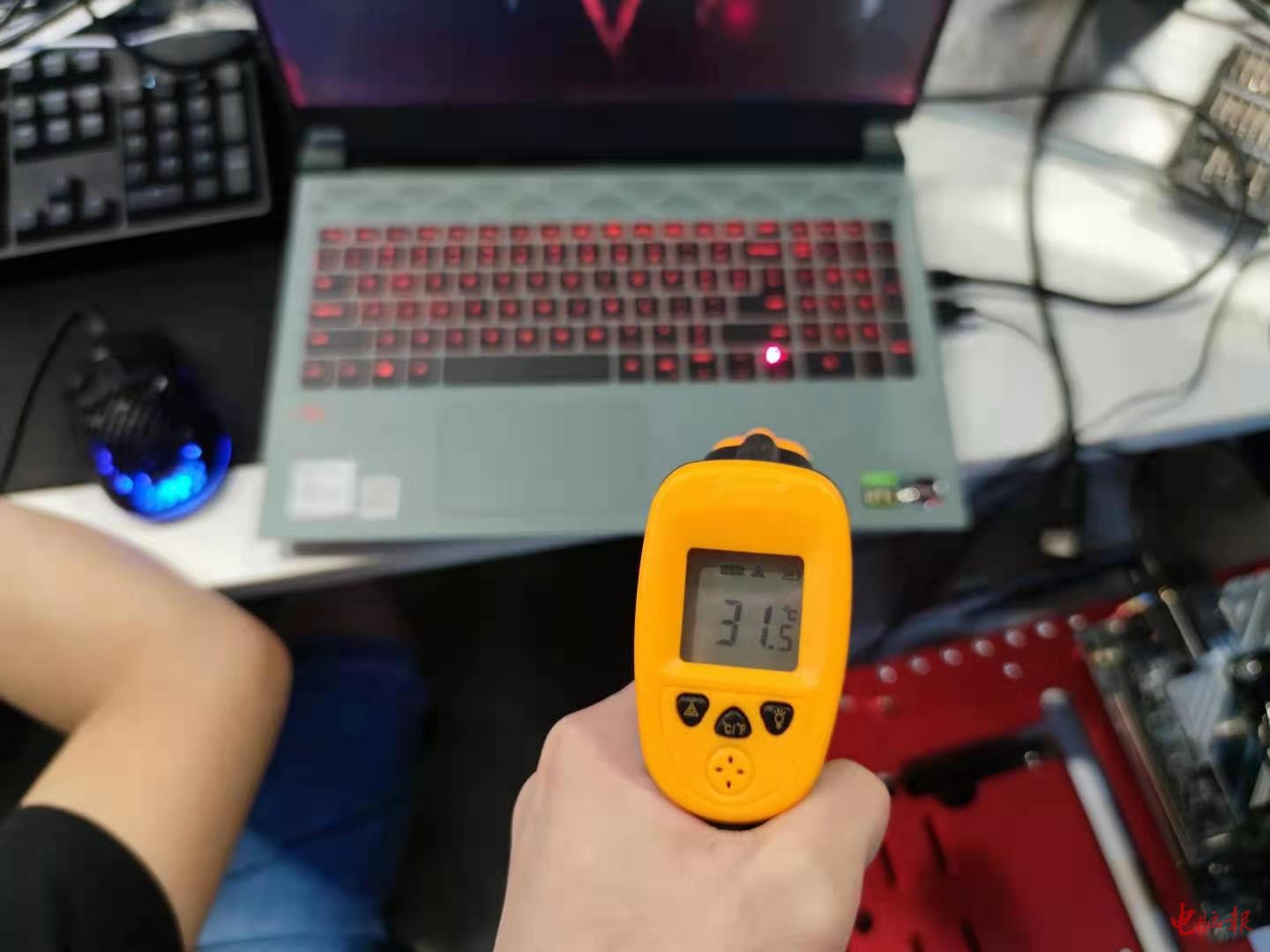

测量精确度方面,我们也拿它和普通温枪做了一个简单的对比,在笔记本C面大致相同的点分别用热像仪和温枪测量其温度,热像仪显示的温度为33.2℃,而温枪测得的数值为31.5℃,相差2℃左右。我们手上没有更专业的测温设备,所以不能分辨哪个设备的准确度更高,但至少作为硬件评测用途是完全够用的。

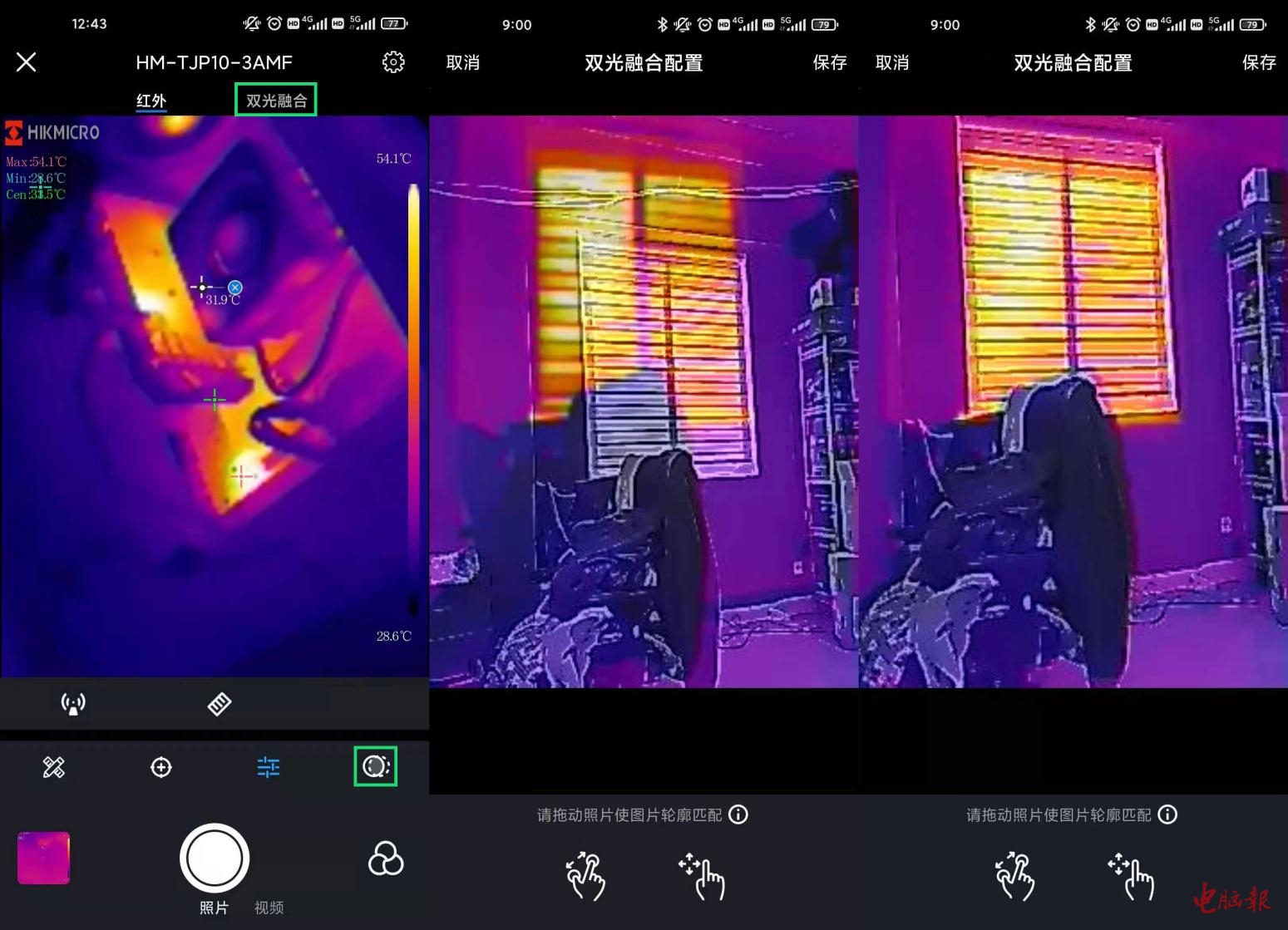

根据上面的实测图片,大家应该也发现这款热像仪的分辨率偏低,如果没有图片标注可能都很难看出被测的是什么东西,这是因为它没有配备标准镜头,仅靠2万像素的热成像传感器只能看个大概轮廓。好在海康微影P10提供了“双光融合”功能,可以将热成像图像和手机摄像头的画面融合在一起来增加物体细节,使用前需要对着轮廓明显的物体拍摄一张图片,再缩放、调整使实拍图像和热成像的轮廓重合。

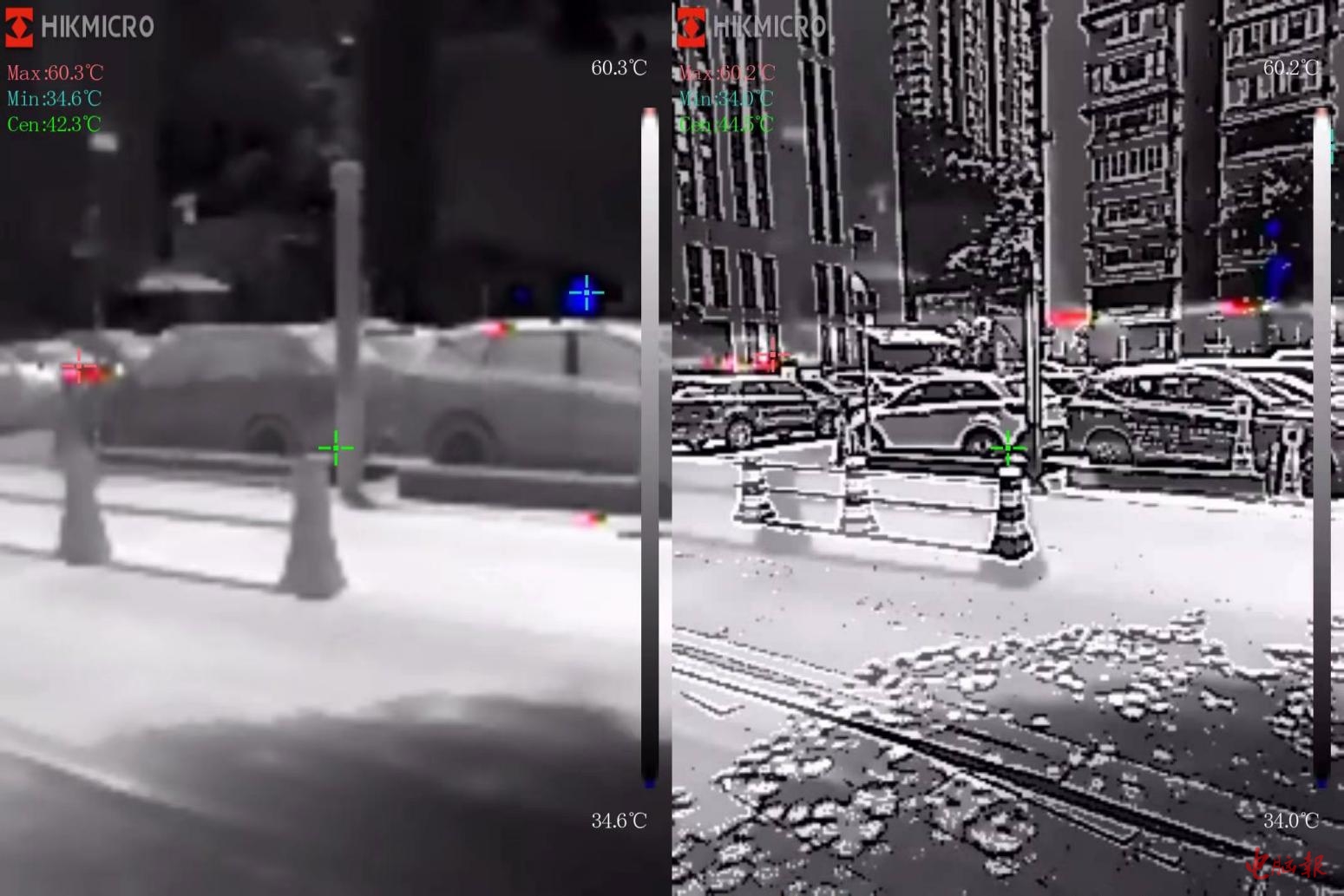

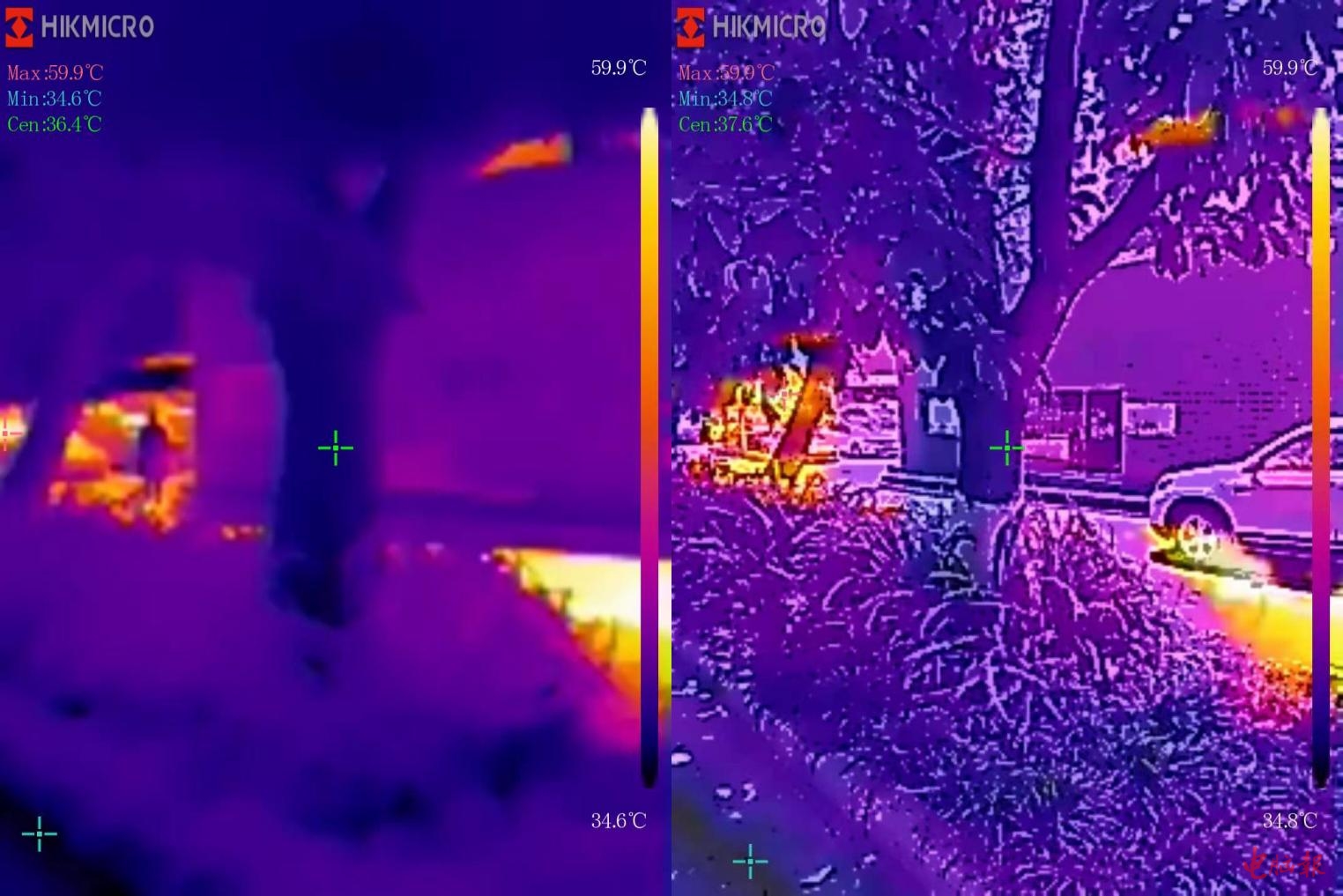

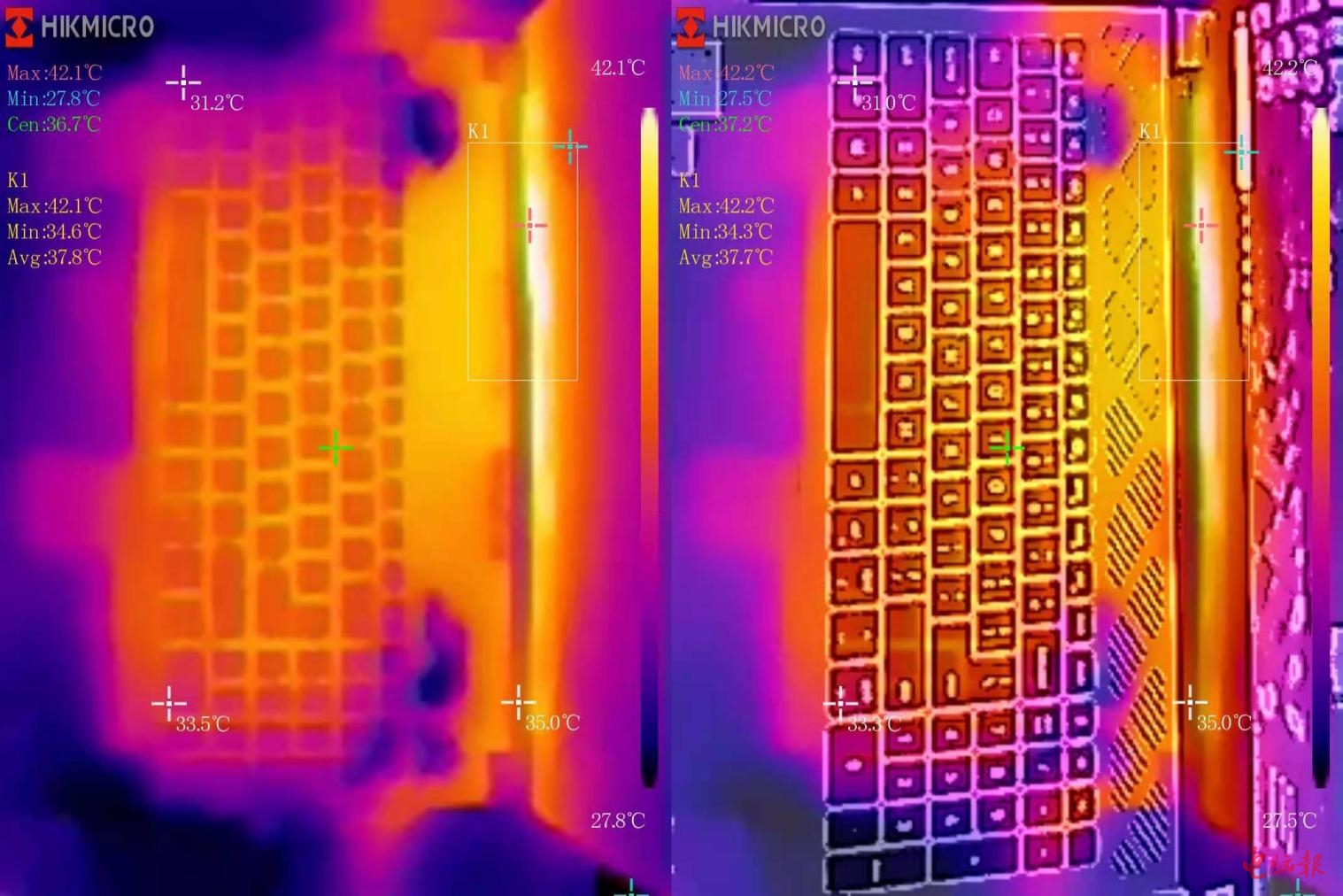

经过实际体验,“双光融合”功能确实能大大提高热成像的清晰度和细节表现,原本模糊的键盘开启“双光融合”后依稀可以看到上面的字符,室外场景中提升则更加明显,草地、树叶细节丰富、清晰度瞬间提升了一个档次。在测试中我们也发现,由于手机摄像头和传感器之间的距离较远,所以存在一定的视角差,而当被拍摄物体过近或者过远时都会产生不可修正的伪像。建议使用“双光融合”功能时,拍摄距离控制在40cm~2m之间。





另外,海康微影P10便携手机热像仪不仅能够利用App拍摄热图像,还能够进行视频拍摄,可以记录某一大片区域内的温度,方便后期观察。25Hz的图像帧频看起来流畅、无拖影,不过需要注意的是如果在“双光融合”模式下录制视频,红外探测器和手机摄像头的图像在运动时可能出现不同步的情况,固定位置拍摄的视频则很清晰。





总结:小身材、大用途,极客玩家的实用小工具

海康微影P10便携手机热像仪拥有小巧便携的身材,使用方便、容易上手,体验方面比较出色,还有功能丰富的各种玩法待玩家开发。在我们工作中常见的测试环境中,海康微影P10几乎可以完全胜任“老将”测温枪的工作,无论是对装机平台发热情况、个别部件的温度水平还是笔记本表面热量分布的都能以图片的形式很直观地表现出来。虽然不太容易对某个具体发热元件进行精准定位,不过它的测温范围够广,作为硬件评测用途是完全够用的。而且1699元的价格几乎可以算是目前市面上最便携手机热像仪了,性价比表现突出,如果有这方面的工作需求,海康微影P10绝对是不错的选择。
