双雷电4接口 华硕ProArt B550 Creator主板为全天候生产

2021年9月8日 cpcwzyc



点击视频了解信仰级生产力工具

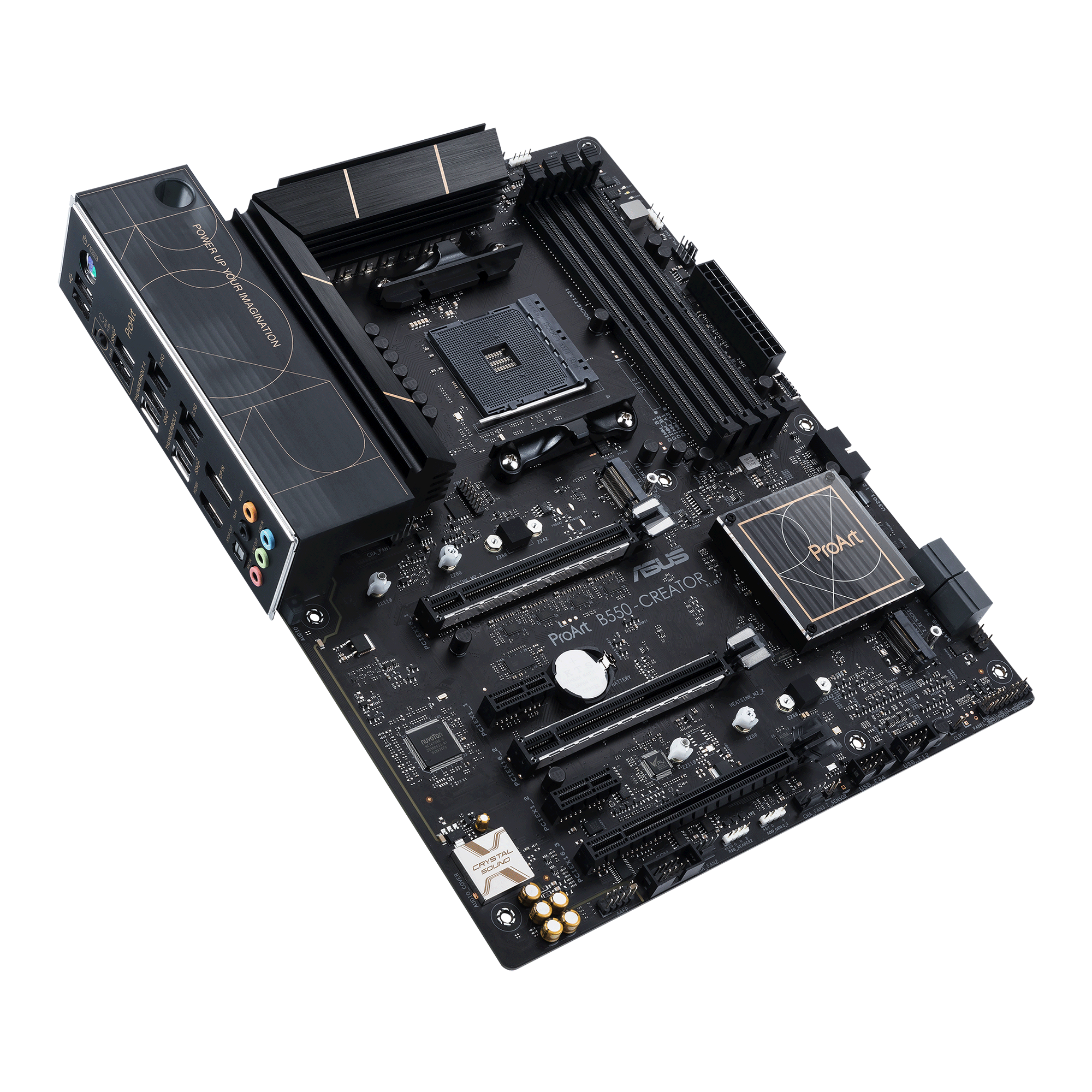

ProArt B550 Creator主板整体采用黑色设计,并在散热片上点缀有金色线条。由直线和弧线勾勒出的极简线条,细看可以发现其组成了“PROART”字样,设计美感十足。另外VRM散热区的装甲上采用了半透明磨砂材质外壳,南桥芯片组上方则采用了透明亚克力外壳,设计细节值得好评。

供电模块方面,其配备了12+2 DrMOS整合型高效解决方案,MOSFETs采用了Vishay的SiC639,单颗可输出50A的电流,处理器核心Vcc部分每相采用2个电路并联。CPU供电接口也采用了8PIN+4PIN ProCool II高强度供电接口。

ProArt B550 Creator主板在VRM散热区域上覆盖了大规模的散热鳍片,质地非常厚实,同时还加入了特制的高导热系数电感导热贴,能更快速地传导MOSFET和电感热量,加速降温,保证满载时的稳定性。

拆开散热装甲可以看到该主板也加入了M.2 Q-Latch便捷卡扣设计

ProArt B550 Creator主板具备双M.2接口,均覆盖有散热装甲,能够辅助NVMe SSD散热。另外,该主板也加入了人性化的M.2 Q-Latch便捷卡扣设计,无需螺丝和任何工具,即可轻松装卸M.2 SSD设备。

扩展插槽部分,该主板拥有三条PCIe×16规格插槽(分别运行在×16、×8和×4最大带宽上)和2条PCIe×1规格插槽。由于是针对创作者设计的主板,所以ProArt B550 Creator的插槽分配也非常灵活,前两条PCIe×16插槽搭载了SafeSlot高强度安全插槽技术,支持PCIe4.0×16+0和PCIe4.0×8+ PCIe4.0×8两种模式,方便玩家使用多显卡或扩展其他高速设备。

ProArt B550 Creator主板最能吸引人的在于其是首款搭载了Thunderbolt4接口(俗称“雷电4”接口)的AMD B550主板。主板使用了Intel最新的JHL8540 Thunderbolt4设备控制芯片,主板的I/O背板上,设计了两个Type-C接口,这两个Type-C接口就是Thunderbolt4接口。规格方面,它们可以提供40Gb/s的传输速度,能够支持DP1.4、15W快速充电、10Gbps点对点网络传输、2×4K或1×8K显示,同时通过单个Thunderbolt4接口可以允许菊链多达5个Thunderbolt设备。

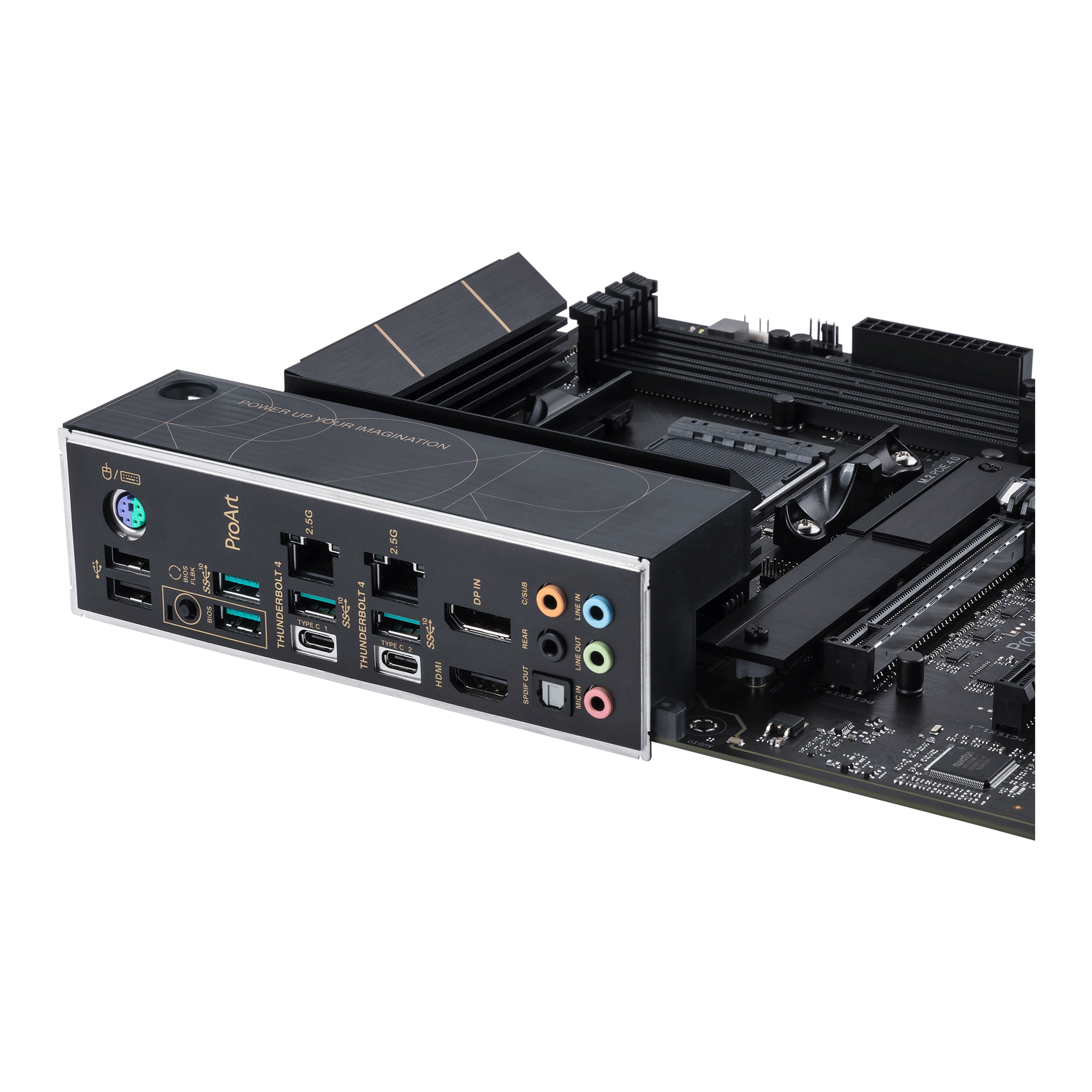

I/O背板上拥有多个高速接口,方便创作者使用

ProArt B550 Creator主板还板载了2个Intel i225-V 2.5Gbps有线网卡,可以有效的缓解千兆网卡的网络传输速度瓶颈,可实现更快的文件传输,高分辨率视频流和更流畅的无延迟游戏。为了保证生产力环境下的稳定性,ProArt系列主板还经过168小时(45℃/80%相对湿度)下的不间断渲染工作测试,确保能满足7×24小时的稳定工作需要。
